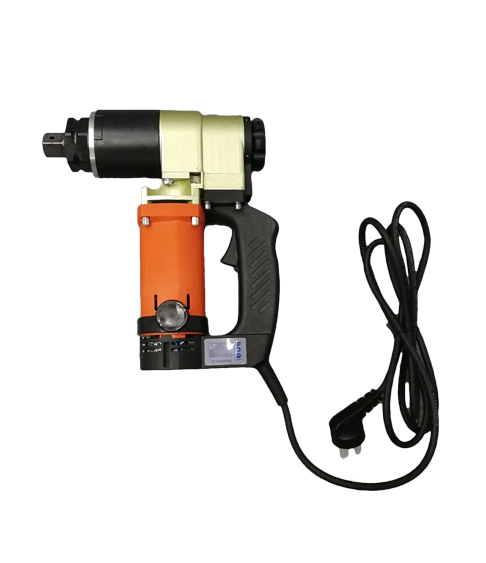

数字定扭矩电动扳手P1D-TYD-600

数字定扭矩电动扳手P1D-TYD-600

  • 【产品规格】200-600N.m
  • 【产品类别】电动扭矩扳手
  • 【市场价格】4600 (咨询有优惠)
  • 【上架日期】2020年

免费服务热线:400-6415-520

详细描述



数字定扭矩电动扳手特点:
  1
)电动扭矩扳手设计紧凑,速度快,重量轻

  2)电动扭矩扳手控制设备安装在主体上,数字显示,按钮操作。

  3)套筒和反作用杆独立于扳手主体,便于更换套筒和反作用杆。

  4)操作期间对操作者的手无震动,无反作用力,低负荷,降低劳动强度。

  5)通过直接读取屏显扭矩可以轻松地设置输出扭矩值。不需要转换。

  6)扭矩控制在两个方向都可用。

  7)扳手在达到所需扭矩时停止。

  8)重复扭矩精度+/- 5%。



重复扭矩精度的定义是:在相同的紧固条件下,测量5个螺栓扭矩值的平均比率。



注:可以在扭矩调整范围内,自行调整电动扭矩扳手的扭矩。



数字定扭矩电动扳手操作方法:



  1、操作前检查

   使用前的一项检查是,确认接通电源,开动开关,电机声音正常,这时扳手可以使用了。



  2、预热扳手至少5分钟(冬季需要10分钟到寒冷的地方)

  开始时无负荷运转获得额定精度,选择扳手的最大扭矩预热。



3、“紧固”操作

1)将手柄转到R位置。

 解锁:在扳手停止的时候,先按下“设定键”,然后按住“减”持续3秒,右上角变成解锁图标,解锁操作完成。

加锁:在扳手停止的时候,先按下“设定键”,然后按住“加”持续3秒,右上角变成加锁图标,加锁操作完成

    2)档位调节:在扳手停止后,并且在解锁状态下;按“加”或“减”即可以选择相应的档位,在操作完成后一定要进行加锁操作,否则在断电后会恢复到档位调节之前的数据。

    3)通过转动内齿轮将反力臂套筒完全插入螺母

       *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。

    4)压住开关启动,反作用杆停在连接材料上,紧固开始。

    5)当达到目标扭矩时,扳手自动停止转动。



  4、“松螺母”操作

    1)将手柄转至L位置。

    2)调节扭矩设定到目标扭矩。



    3)通过转动内齿轮将反力臂套筒完全插入螺母。

       *当扳手启动后反力臂杆的转动方向与螺母转动方向相反。

    4)压住扳机开关启动。

       反作用杆停在连接材料上,螺母开始转动。



●松开螺母前,请确认手柄处于L位置

忽视会造成伤害和损坏。

扭矩设定板上显示的值是参考值,推荐使用扭矩测试装置进行检查。



确认锁定扭矩,8个作业后检查一次,至少锁定5个螺栓。

使用扭矩扳手紧固螺栓做附加紧固并测量螺母再次转动时的扭矩。

计算出平均扭矩并与目标扭矩比较。

当差别大于+/-5%时做精细调整,务必确定不要用同样的螺栓调整。








数字定扭矩电动扳手各规格实物图:





数字定扭矩电动扳手产品参数:
