MDNF-150 50倍扭力倍增器 3000-15000N.m

MDNF-150 50倍扭力倍增器 3000-15000N.m

  • 【产品规格】3000-15000N.m
  • 【产品类别】扭矩倍增器
  • 【市场价格】19800 (咨询有优惠)
  • 【上架日期】2020年

服务热线:027-88189983

详细描述

产品实物图:



斜角倍增器

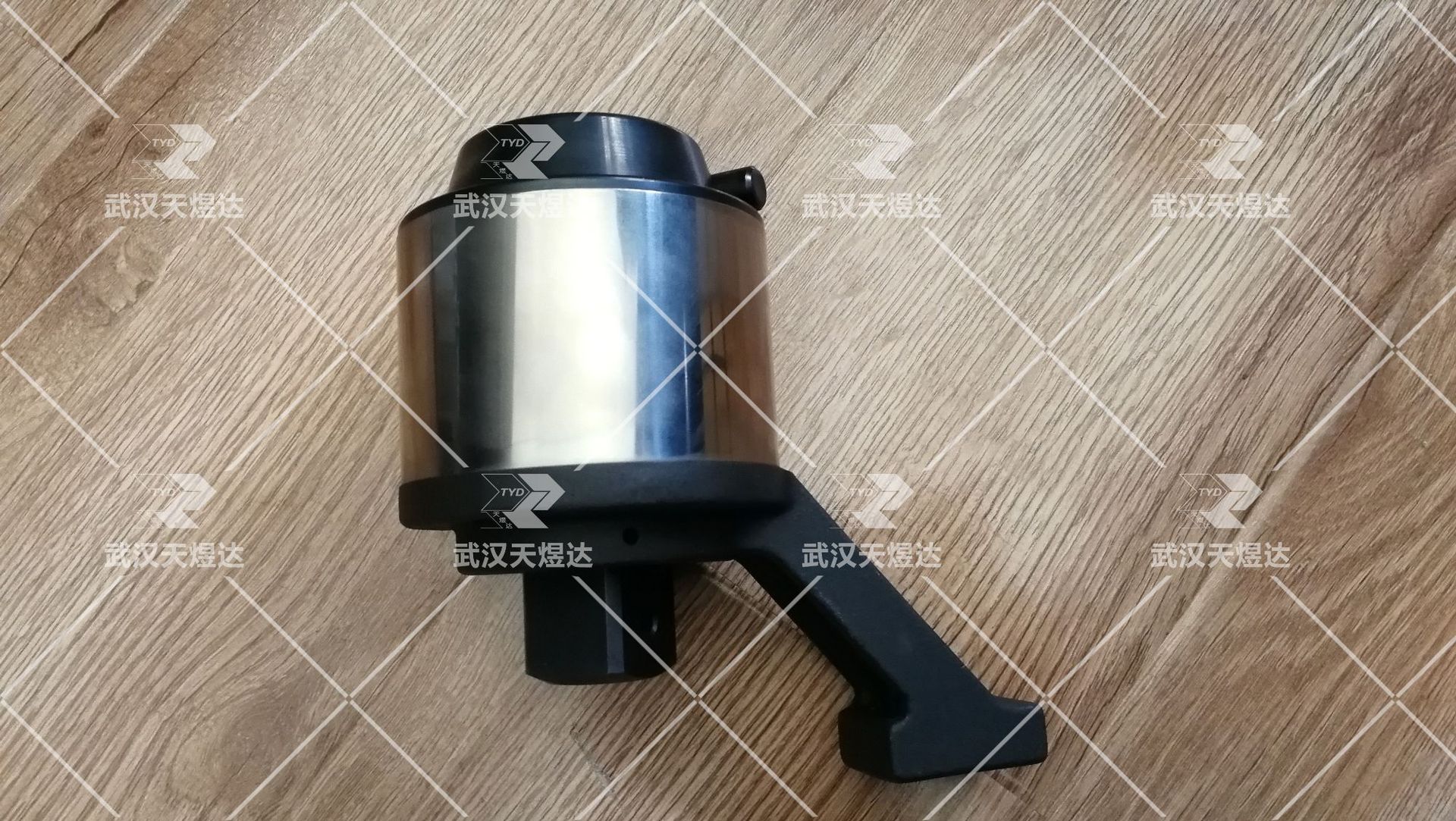

斜角式


undefined

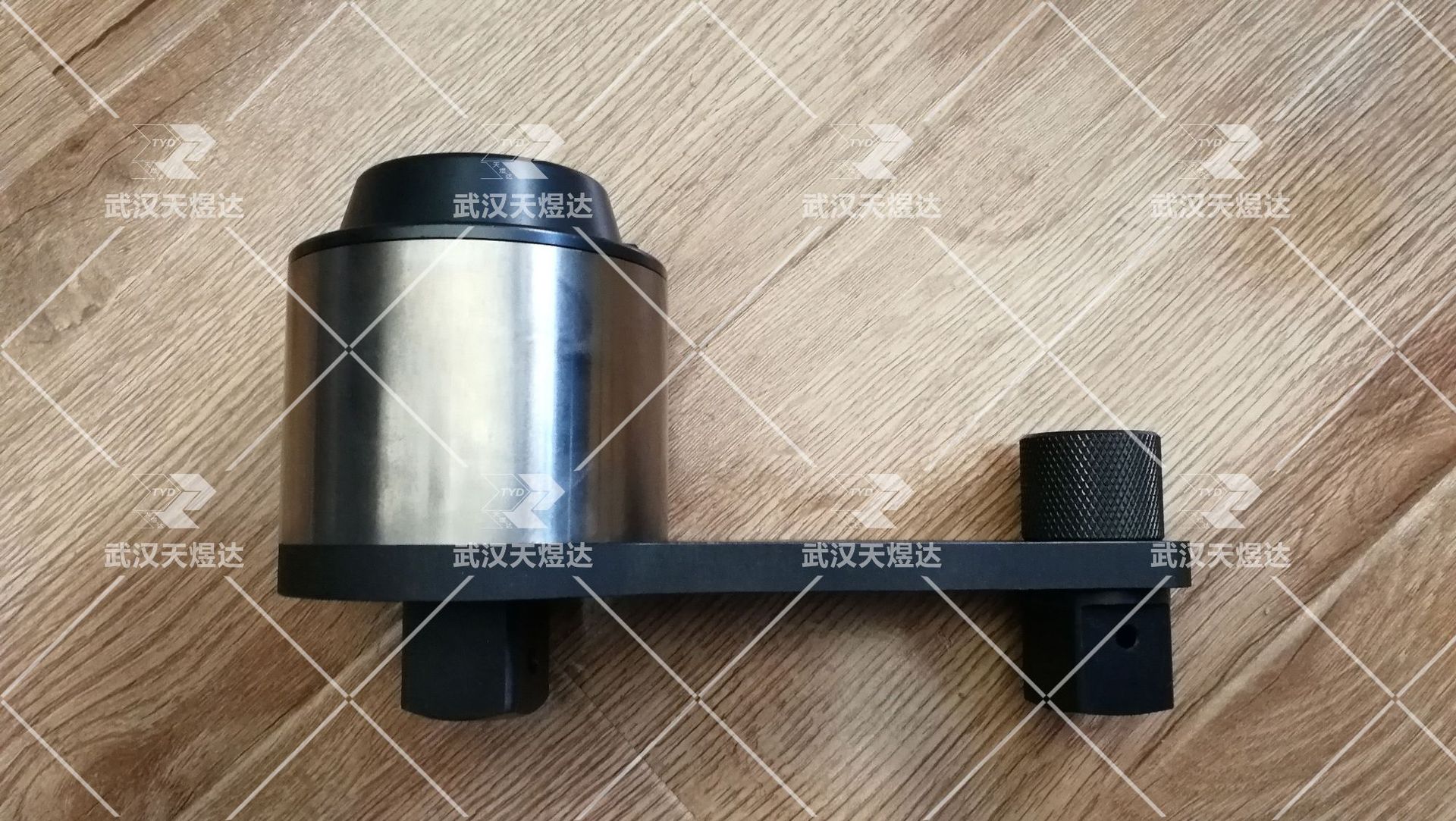

平板式



     发电厂电力检修及各工业行业生产检修安装现场,紧固和拆卸大直径螺栓螺母相当困难,尤其在操作人员难以施工的环境中(例如设备周围空间较小,无法使用加力杆及各类特种扳手等),这一矛盾显得更为突出。本公司科研人员综合国内外先进技术,研制成功的扭矩倍增器,可以帮助您从根本上解决这一难题。

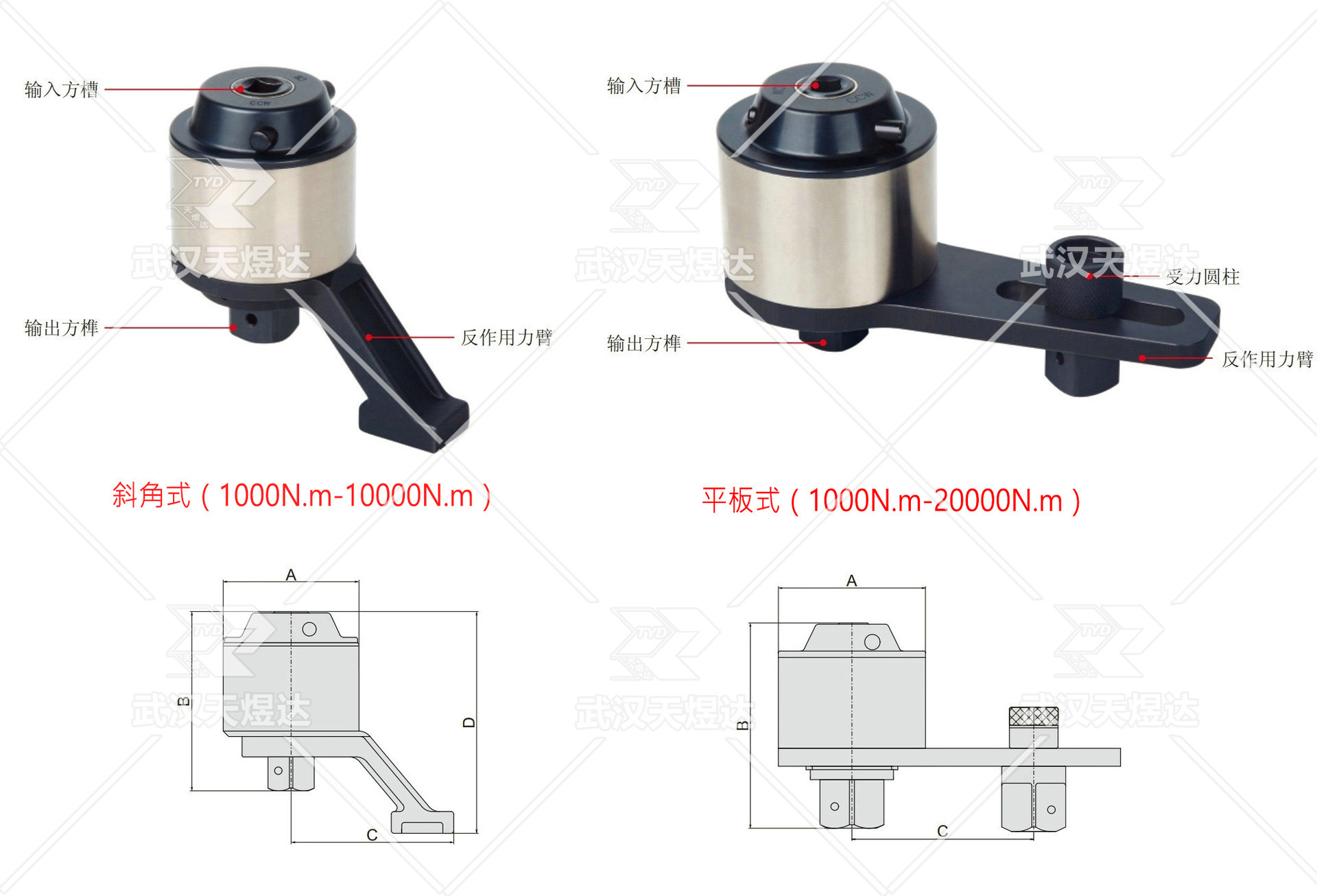

新款扭力倍增器样式结构:

10591211382_1727269895


新款扭力倍增器性能特点:



● 适用于空间受限,外部动力源不能使用的场合
● 高效率行星齿轮组输入小扭矩,输出大扭矩
● 扭矩倍增器输出扭矩精度正负5%
● 特种钢制造,使用寿命长
● 平板式倍增器的反作用力臂可按工况条件调节受力圆柱的位置
● 根据用户要求可选择特殊的专用反作用力臂



规格参数说明:



斜角式倍增器技术参数







平板式倍增器技术参数





操作方法及注意事项:


1、操作扭矩倍增器需要以下装备:
(1) 动力装置或高级的冲击式套筒
(2) 反作用力臂
(3)“TYD”牌扭矩扳手


2、操作注意事项

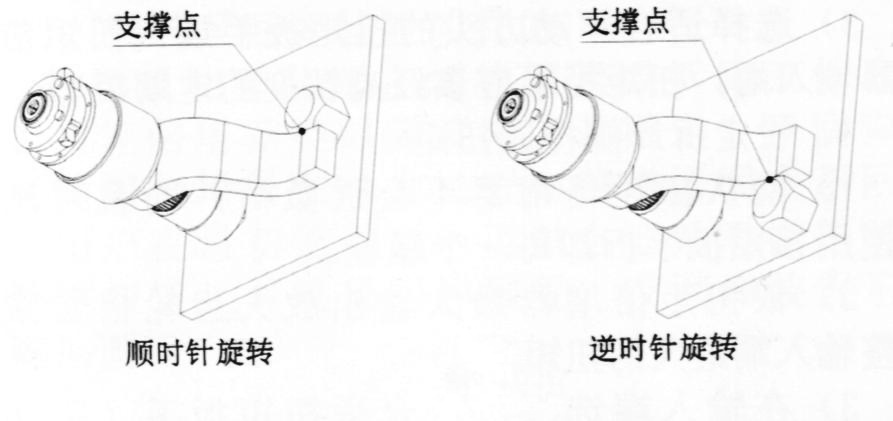

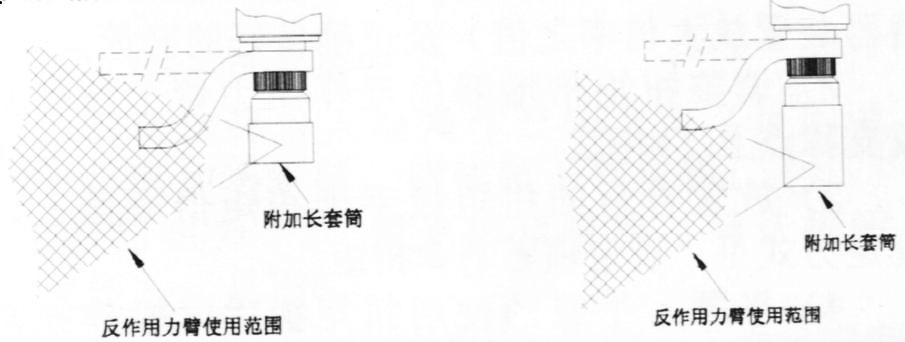

(1) 当手动操作扭矩扳手时,反作用力臂旋转放置于输出操作的相反方向,并且找一个允许安置坚固的直角平面处来锁紧螺栓,如图,当标准的反作用力臂不适合现有工作环境时,请根据实际工况特殊定货.undefined(2) 操作时,切勿超过反作用力臂的使用范围.在特别应用或加长的套筒时,必须使用标准臂,可以延伸但不可以超过操作范围,违反限制反作用力臂使用规定会造成磨损或损坏倍增器输出装置,如图



undefined



注意:长套筒尽可能不要使用,因为在输出端容易发生重大的危险.



3、设定锁紧螺栓的扭矩
(1)、确认正确锁紧螺栓的扭矩值;
(2)、在扭矩倍增器输入端放置扭矩扳手;依照扭矩倍增器放大倍率而调整扭矩扳手的扭矩数值.
(3)、选择适合驱动方头的扭矩扳手放入扭矩倍增器输入端,扭矩扳手应该经高精度的定期校验.


4、设定拆卸螺栓的扭矩
(1)、确认扭矩倍增器不会过负荷,而且可满足使用扭矩扳手拆卸每一个螺栓;
(2)、依扭矩倍增器最大输出放大齿轮倍数来调整输入端最大的扭矩值;
(3)、在输入端选择一个合适扭矩扳手(驱动方头).


注意:有一些扭矩扳手在逆时针方向操作是不会有报警声或折弯的.

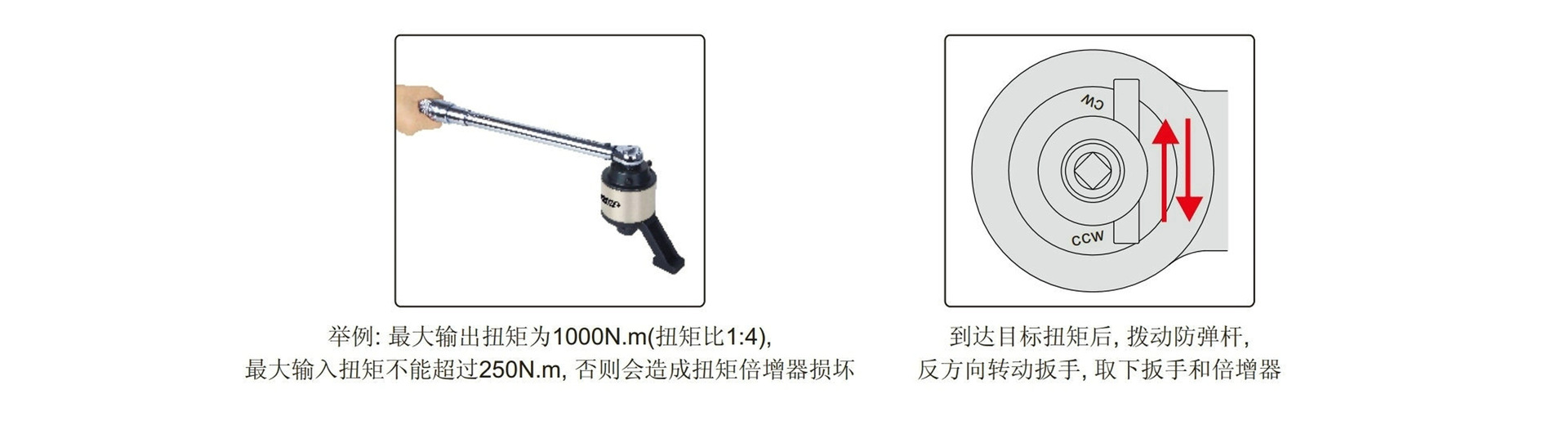

5、操作扭矩倍增器
(1)、锁紧螺栓时,设定正确扭矩值(扭矩倍增器放置放大倍率之值)及正确良好的套筒。
(2)、调整扭矩倍增器的反作用力臂于合适置放支撑点上,如上图;
(3)、放置合适的扭矩扳手于扭矩倍增器上,设定方法见“设定锁紧螺栓扭矩”;
(4)、平顺、平整的使用扭矩扳手、操作扭矩扳手直到听到“报警声”,此时螺栓上就达到了正确设定的扭矩值。



注意:如果使用扭矩倍增器锁紧螺栓之后,倍增器无法取出,请在套筒上轻轻敲击,当可自由摇动螺栓时,便可将扳手取下。



undefined
